GSM-Kommunikationsmodul "CM232-SMS"

Allgemeine Beschreibung

Das CM232-SMS ist ein Kommunikationsmodul, das zusammen mit einer "MITSUBISHI MELSEC FX1N" oder "FX2N"-SPS und einem GSM Modem M20T oder TC35T zur Fernwartung und Alarmierung unabhängig vom Telefonnetz mittels GSM-Mobilfunknetzen eingesetzt wird.

Als Alarme oder Steuerbefehle können Kurzmitteilungen (SMS=Short Message Service) mit bis zu 160 Zeichen übertragen werden.

Zur Fernprogrammierung der SPS z.B. mit "MELSEC MEDOC" unterstützt das CM232-SMS Online-Modemverbindungen mit 9600bps.

Beispiel "Callback-Funktion":

Die SPS ruft auf Ihren Befehl (per SMS) Ihren PC an und Sie können wie vor Ort programmieren, Werte kontrollieren oder Fehler suchen.

Meldetexte, Variablenobjekte und Mobilfunknummern werden im integrierten Flash-ROM gespeichert. Das Modul übernimmt die gesamte Kommunikation zwischen GSM-Netz und SPS, Statusregister bilden die Schnittstelle zwischen SPS und Datenfunkmodem. Die Mobilfunknummern, Meldetexte, Steuerbefehle, etc. werden mittels einer komfortablen Windows-Parametriersoftware "CM232Tool" in das Flash ROM des Moduls übertragen.

Prospekt zu CM232-SMS (pdf.Datei)

Downloadbereich CM232-SMS

Technische Daten

Rufnummern 20 (beliebig zuzuordnen)
Meldetexte 100 Texte à 160 Zeichen
Variable Werte, einbindbar in die Meldetexte
Steuerbefehle

einschalten (100 verschiedene Aktionen)

ausschalten (100 verschiedene Aktionen)

Text anfordern

Werte ändern (Register beschreiben)

Daten SPS-SPS 32 Datenregister (SMS-Telegramm)
Online Verbindung

Online-Datenverbindung zur SPS, 9600Bd, zu Funk- oder Analogmodem

"Call back"-Befehl für Online Verbindung

Modem-Schnittstelle RS232C, galvanisch von SPS getrennt
SMS-Mode MO /MT
SPS Mitsubishi MELSEC FX1N/FX2N + FX1N/FX2N-CNV-BD Adapter
Modem PDU-Mode Modem, GSM, 900MHz

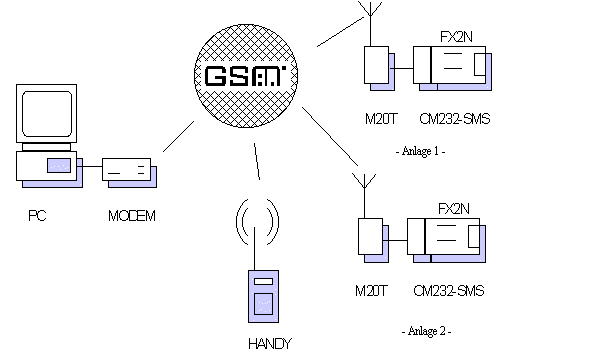

Funktionsschema
